Industriebau Kieswerk Liebersee |
Bauherr: | Hülskens GmbH & Co. KG Liebersee |
Leistungen der Tragwerksplanung: | Statik und Ausführungsplanung |
Baujahr: | 1993 |

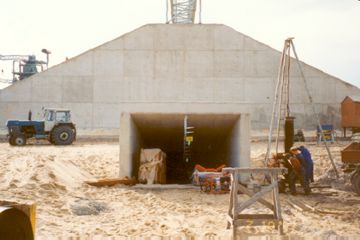

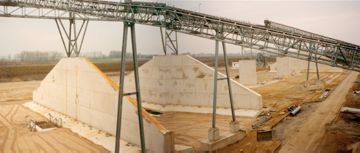

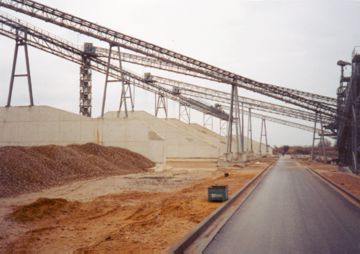

Die Aufbereitungsanlage besteht aus mehreren aufrecht stehenden, trapezförmigen Bansenwänden zur getrennten
Lagerung der Kornfraktionen und dem Entnahmetunnel. Die auf Oberkante Bansenwände aufsetzende Stahlkonstruktion
zur Beschickung der Kiesabteile war nicht Gegenstand der Planung, verursachte aber empfindliche Einschränkungen
hinsichtlich der seitlichen Verschiebung der Wandköpfe bei einseitiger Kiesanschüttung (&61; 3 bis 7 cm).

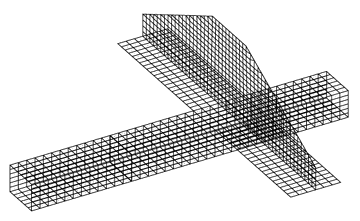

Die leistungsfähige Software aus eigener Entwicklung zur Berechnung der Bansen-Winkelstützwände und zur
Druckberechnung des Tunnels unter dem isotropen Halbraum Kies sowie die bewährte Stahlbeton-Bemessungssoftware
für Flächentragwerke ermöglichten eine schnelle Bearbeitung und Unterbietung der vom Entwurf vorgegebenen
Massen von 5300 m3 Beton und knapp 600 t Bewehrungsstahl. Die zu erbringende Planungsleistung
bestand in der Wahl eines geeigneten statischen Systems, der Erddruckermittlung, der Berechnung von Bansenwand
und Tunnel, Detailuntersuchungen für Öffnungen in der Tunneldecke und in der gesamten Ausführungsplanung des
Stahlbetonanteils
|
|
